Развёртывание Wiren Board: от первого запуска до связи с реле

Пример основан на практике настройки банного корпуса. Публичное название — «Учебный объект». Сетевые адреса, серийные номера и данные владельца исключены. Скриншоты производителя иллюстрируют разделы интерфейса; их версии могут отличаться от установленной.

1. Подготовьте паспорт установки

Запишите ревизию контроллера, релиз ПО, модель шлюза, модели реле, адреса Modbus и назначение кабелей. Для учебного примера: WB8.5, Ethernet–RS-485 и два WB-MR6C v.3. Номера 33 и 110 относятся к примеру, их нельзя автоматически переносить на другую установку.

2. Выполните первый запуск

1. При снятом питании проверьте монтаж и полярность. Силовые цепи 230 В проверяет электромонтажник; ввод контроллера питается согласно паспорту его ревизии.
2. Для WB8.5 используйте предусмотренный вход питания. Дождитесь загрузки и штатной индикации. Подключите ноутбук в ту же сеть и найдите адрес контроллера в DHCP-таблице роутера.
3. Откройте веб-интерфейс по найденному адресу. Резервный способ первоначального доступа WB8.5 — Debug USB; его возможности зависят от ревизии.
4. Зафиксируйте релиз ПО. Создайте необходимые учётные записи и настройте права. Удалённый доступ организуйте через согласованный VPN или облако производителя.

Первый запуск и питание: руководство WB8.5.

3. Сохраните исходное состояние

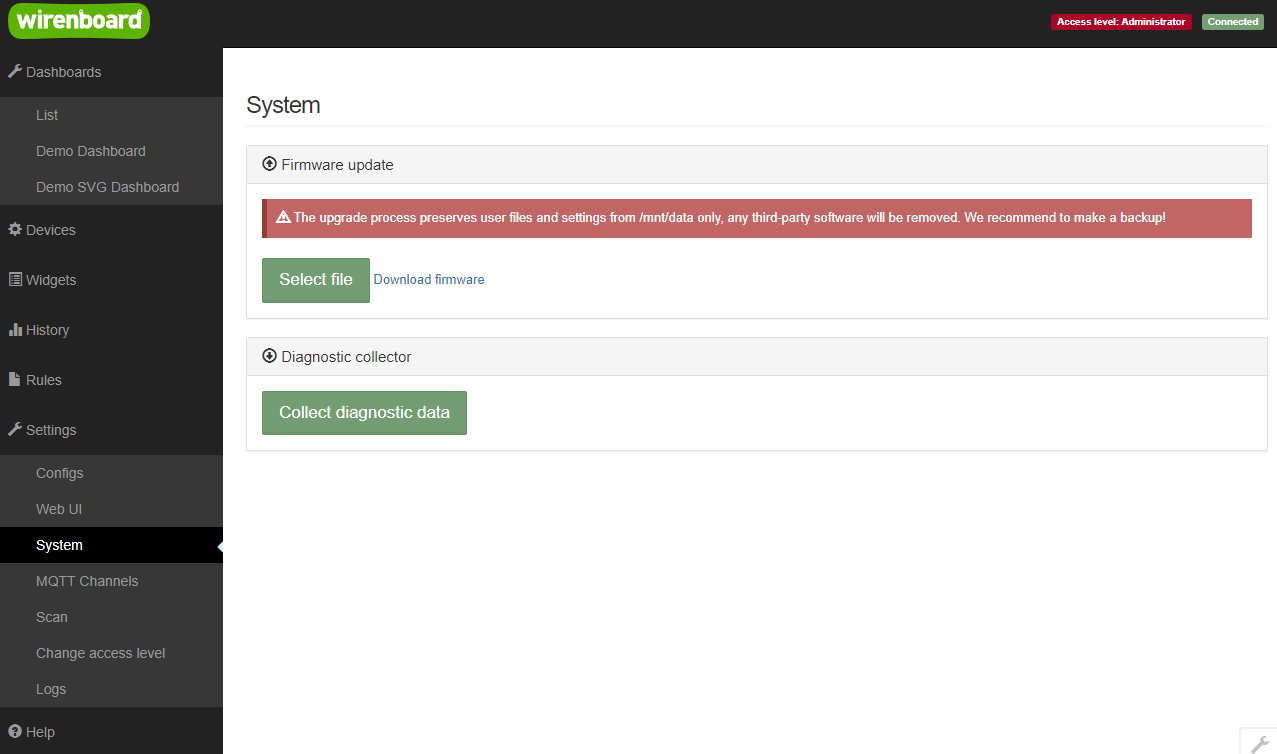

Перед обновлением или изменением конфигурации скачайте резервную копию через «Настройки → Система», если функция есть в вашем релизе. Сохраните её вне контроллера. Добавьте отдельные пользовательские скрипты и стороннее ПО, если они не входят в архив. Для каждого изменения запишите дату и способ отката.

4. Настройте связь со шлюзом и реле

1. Сверьте настройки шлюза с его паспортом. В исходном проекте применялся прозрачный RTU over TCP. Modbus TCP и RTU over TCP имеют разное обрамление пакетов: выберите режим, который реально настроен на шлюзе.

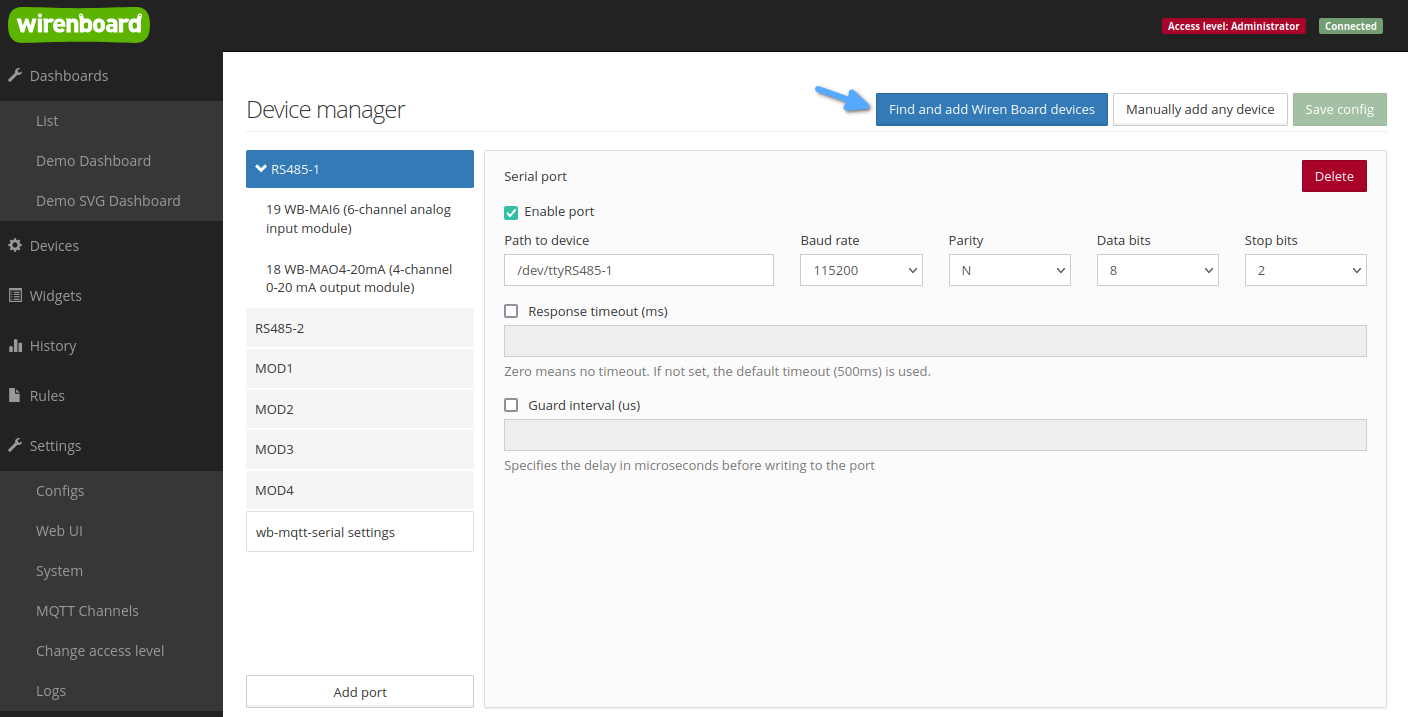

2. В конфигурации serial-драйвера добавьте соответствующий TCP-порт шлюза. IP, порт и параметры линии берите из паспорта установки; здесь они намеренно не приведены.
3. Добавьте шаблон WB-MR6C v.3 и фактический адрес первого реле, затем второго. Значения 9600 / 8N2 были записаны в исходном проекте, но перед применением их нужно сверить на объекте.
4. Сохраните конфигурацию и наблюдайте обновление каналов. Не назначайте резервным выходам функции до проверки проводки. Если подходящий автопоиск поддерживается, используйте его; иначе добавьте устройство вручную.

Шлюз: режимы WB-MGE. Шаблон и параметры реле: WB-MR6C v.3.

5. Примите результат по проверкам

• У каждого реле обновляются данные без устойчивых ошибок связи.
• Команда известному выходу меняет его состояние; сотрудник на объекте подтверждает фактическую нагрузку.
• После согласованного перезапуска сохраняются конфигурация и имена каналов.
• Проверены время и NTP; для расписаний отдельно записан часовой пояс.
• Резервная копия скачана, открывается и имеет понятную дату.

Если устройство не отвечает

В исходной работе подтверждались связь и загрузка правил. Физическое соответствие всех нагрузок и работа после отказов требуют проверки на месте; эта инструкция не выдаёт их за уже выполненную приёмку.
